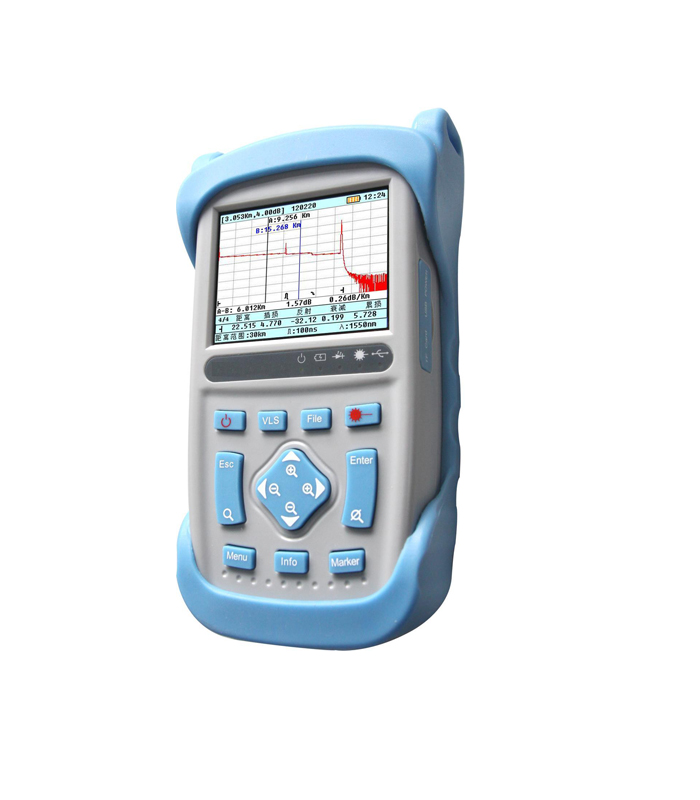

產品概述

本OTDR采用手持式設計，小巧輕便，方便攜帶。

事件信息通過TFT彩屏顯示，并具有數據存儲功能。

通過USB接口，可將測試數據上傳至PC，便于后期處理、存檔及打印。

性能特點

掌上型、重量輕、便于攜帶；抗震防摔護套，適合野外和現場測量

簡單友好的按鍵設計：按鍵操作集成熱鍵功能，快捷定位及分析事件點

3秒啟動時間：開機馬上測量；智能測試，使用簡單，功能強大

光告警功能：光接口入射光自動檢測及保護功能

系統自帶大容量可選SD卡，可保存超過10000條測試波形

低功耗供電設計；操作簡單，界面簡潔，無需復雜培訓

VFL可視故障定位功能

配有專用分析軟件：OTDR Viewer；可以通過PC來對曲線進行分析、編輯

應用范圍

電信工程施工與維護   CATV工程施工與維護   綜合布線系統

光器件生產與研究   其它光纖工程

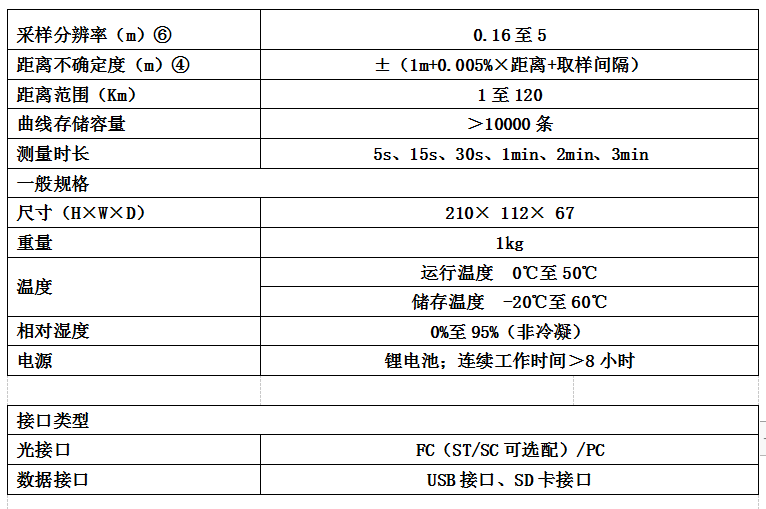

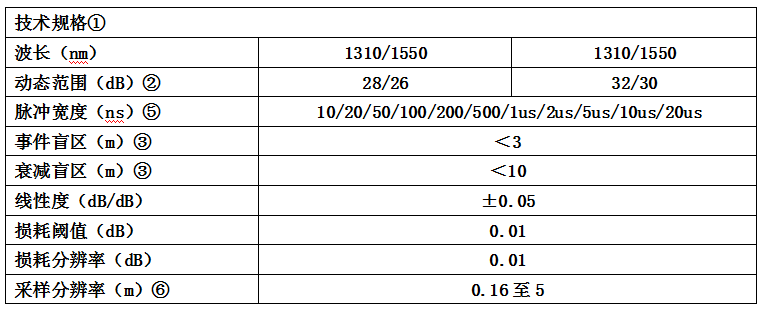

技術指標

①、技術指標描述了用典型PC型連接器測量時儀器的保證性能；不考慮由于光纖折射率導致的不確定度

②、動態范圍是在SNR=1，最大脈沖寬度,平均時間3分鐘條件下測得

③、盲區測量條件：反射強度低于-45dB，事件盲區用10ns脈寬進行測量 ，衰減盲區用50ns脈寬進行測量

④、不包括由于折射率引起的不確定度

⑤、脈寬可能隨產品不同會有調整（28/26產品脈寬設置為10/20/50/100/200/500/1us/2us）

⑥、不同規格產品采樣率會有所不同

⑦、因軟件更新導致的部分指標和操作方法與本說明書不符的，恕不另行通知。
