玉煒科技主營波分復用器,CWDM,DWDM,光源光功率計,插回?fù)p測試儀,光纖衰減器,MPO跳線等產品,關于多模光纖器件測試時影響插損的主要因素下面由波分復用器廠家小編給大家科普,歡迎咨詢洽談交流!

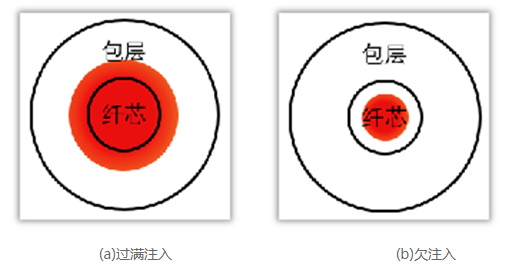

多模光纖插入損耗的測試在很大程度上取決于測試光源的發射條件。不同的光源會產生不同的發射條件。例如,一個LED光源將以“過滿注入(Over fill)”的方式將光注入到光纖內,而一個激光器光源(如VCSEL)將以“欠注入(Under fill)”的方式將光注入到光纖內,如圖1所示。波分復用器廠家使用不同發射條件的光源進行多模光纖的插入損耗測試時,由于光源的注入方式不同,將給測試結果帶來差異。
當采用LED光源進行測試時,由于光源的發散角大,光源以“過滿注入”的方式將多種模式的光注入到光纖內。穩定的低階模在靠近纖芯中心傳輸,而不穩定的高階模在遠離纖芯中心甚至在包層中傳輸。不穩定的高階模在光纖中傳輸一段距離后將會消失,因此插入損耗測試結果將比實際值偏大。
當波分復用器廠家采用VCSEL光源進行測試時,由于光源的發散角小,光源以“欠注入”的方式將少量模式的光注入到光纖內。由于光源發射的高階模數量太少,而且某些故障(例如連接器插頭對接時的纖芯錯位)無法被檢測到,因此插入損耗測試結果將比實際值偏小。在“過滿注入”和“欠注入”的發射條件下測試得到的插入損耗結果偏差很可能會高達50%以上。
